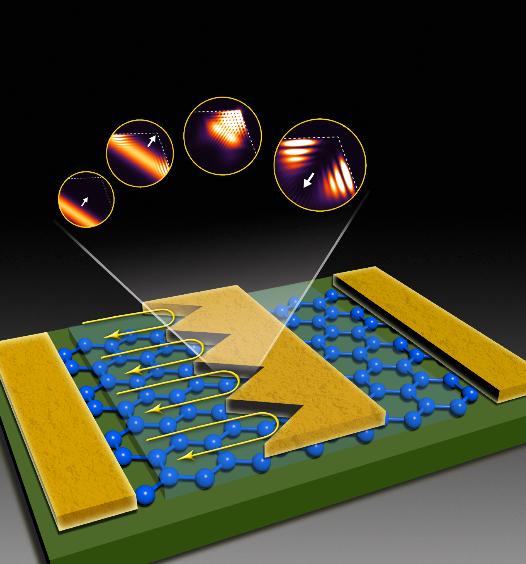

▲ 본 연구에서 제안된 톱니 모양 게이트 구조를 가진 그래핀 트랜지스터 구조.

그래핀의 낮은 온오프 스위칭 효율을 극복할 수 있는 방법이 국내 연구진에 의해 제안됐다.

KAIST(총장 강성모)는 EEWS대학원 김형준 교수와 윌리엄 고다드 교수가 공동으로 그래핀을 이용한 트랜지스터의 온오프 스위칭 효율을 극대화 할 수 있는 방법을 제시했다고 21일 밝혔다.

연구 결과는 자연과학분야의 권위 있는 학술지 ‘미국립과학원회보(PNAS)’ 5월 13일자 온라인판으로 게재됐다.

그래핀은 전자 이동속도가 실리콘 대비 100배 빠르기 때문에 반도체 소자로 응용됐을 때 컴퓨터의 연산 처리 속도가 매우 빨라질 수 있다. 이러한 장점 덕분에 그래핀은 기존의 실리콘을 대체할 차세대 반도체 소재로써 각광을 받고 있다.

그러나 그래핀의 원자구조의 특성으로 온오프 스위칭 효율이 매우 낮아 반도체 소재로 적용이 불가능했다.

이의 해결책으로 최근 그래핀의 스위칭 특성을 높이기 위해 원자 구조를 변형시켜 밴드갭을 확보하는 방법이 제시됐지만 동시에 그래핀의 가장 큰 장점인 높은 전자 이동 속도가 급격히 낮아지는 문제점이 발생한다.

연구팀은 그래핀의 전자 이동 메커니즘이 빛의 전파 과정과 유사함에 착안해 해결책을 고안했다.

김 교수 연구팀은 빛을 반사시키는 원리를 그래핀 전자에 적용, 게이트 전극을 톱니 모양으로 디자인했다. 이를 이용해 트랜지스터를 제작할 경우 스위칭 효율을 최대 100배 정도 높일 수 있음을 이론적으로 입증했다.

이 기술은 그래핀의 원자 구조를 변형시키지 않기 때문에 그래핀의 높은 전자이동 특성을 그대로 사용할 수 있다는 게 큰 특징이다.

이와 함께 기존 실리콘 기반 반도체와 유사한 구조를 갖고 있기 때문에 현재의 반도체 제작 공정을 그대로 응용할 수 있을 것으로 학계는 예상하고 있다.

김형준 교수는 이번 연구에 대해 “이론적으로 제안된 메커니즘을 실현한다면 그래핀을 활용한 연산 속도가 매우 빠른 차세대 컴퓨터 개발에 커다란 기여를 할 수 있을 것”이라고 말했다.

한편, 이번 연구는 KAIST EEWS 대학원 김형준 교수 및 윌리엄 고다드 교수와 고등과학원(KIAS) 손영우 교수, 그리고 미국 캘리포니아 공과대학(Caltech) 장민석 박사, 해리 애트워터 교수가 공동으로 연구를 수행했다.
