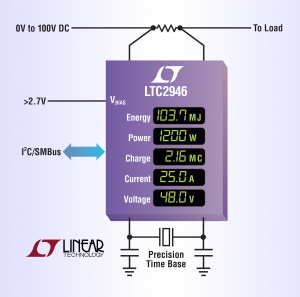

▲ 리니어 테크놀로지 코리아는 0V ~100V 범위에서 DC 전원 레일을 위한 하이사이드(high side) 또는 로우사이드 충전, 전력 모니터를 출시했다. .

리니어 테크놀로지 코리아(대표 홍사곽)는 0V ~100V 범위에서 DC 전원 레일을 위한 하이사이드(high side) 또는 로우사이드 충전, 전력 및 에너지 모니터를 출시했다고 24일 밝혔다.

이 신제품 LTC2946는 통합형의 ±0.4% 정밀도, 12비트 ADC 및 외장의 정밀 확장 베이스(크리스털 또는 클록)는 전류 및 충전을 위해 ±0.6% 보다 우수한 측정 정밀도를 실현하며, 전력 및 에너지를 위해 ±1%의 정밀도를 제공한다.

정밀도 ±5%의 내장형 타임 베이스는 외장 베이스가 없을 경우 대체할 수 있다. 전압, 전류, 전력의 최소 및 최대치를 포함한 모든 디지털 판독 결과는 I2C/SMBus 인터페이스로 액세스할 수 있는 레지스터로 저장된다.

측정치가 설정할 수 있는 임계값을 초과할 때 경고 신호를 보내며, 데이터와 관련된 폴링(polling) 호스트를 완화시킨다. LTC2946은 보드 레벨의 에너지 소모를 정확하게 평가하고 관리할 수 있는 필수적인 모든 변수에 대한 접근할 수 있다. 게다가, 이 제품의 폭넓은 동작 범위는 블레이드 서버, 텔레콤, 태양광 및 산업 장비, AMC(advanced mezzanine card)에서 보드 에너지 소비를 모니터링 하는데 적합하다.

LTC2946은 직접 전력을 공급받을 때 2.7V ~ 5V 범위를 제공하며, 내장형 리니어 레귤레이터를 통해 4V ~ 100V를 받으며, 내장형 션트 레귤레이터를 통해 100V 이상을 공급받을 수 있다.

3가지의 GPIO(general purpose input/output) 핀 가운데 2개는 어큐뮬레이터 인에이블(accumulator enable)과 경보 출력의 옵션을 선택할 수 있다. 내장형 ADC는 연속형 스캔 모드나 스냅샵 모드로 동작한다. 셧다운 모드에서, 디바이스 전류 소모는 900㎂ ~ 15㎂로 하강한다.

LTC2946 은 2가지 옵션으로 이용할 수 있다. LTC2946 I2C 인터페이스는 표준 또는 옵토 절연형 I2C 를 위해 개별적인 SDA 입력과 출력 핀을 갖추고 있다. 반면, LTC2946-1은 옵토 아이솔레이터 옵션 설정을 반전시키기 위해 인버트 SDA 출력을 갖추고 있다.

상업용, 산업용, 자동차 및 군사용 온도 등급을 준수하는 LTC2946은 16핀 MSOP 및 4mm x 3mm DFN 패키지로 제공된다. 1,000개 기준으로 개당 3.95달러에 제공된다. 디바이스 샘플과 평가 회로 보드는 해당 지역에 위치한 리니어 테크놀로지 사무실이나 온라인을 통해 이용할 수 있다.
