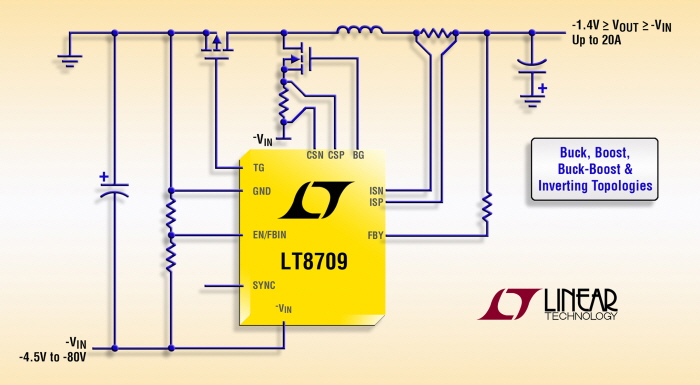

▲ 리니어가 동기식 PWM 컨트롤러(제품명 LT8709)를 26일 출시했다..

리니어 테크놀로지 코리아(대표 홍사곽)는 네거티브에서 네거티브(negative-to-negative) 또는 네거티브에서 파지티브(negative-to-positive) DC/DC 변환에 적합한 동기식 PWM 컨트롤러(제품명: LT8709)를 출시했다고 26일 밝혔다.

LT8709는 복잡한 레벨 변경 회로없이, 시스템 접지에 대한 네거티브 전압의 조절 문제를 해결하는데 독자적인 방식을 갖추고 있다.

이 디바이스의 동기식 동작은 출력 다이오드가 고효율 P채널 MOSFET으로 대체돼, 효율을 향상시키고 더 높은 출력 전류(최고 20A)를 가능하게 하고 중간에서 높은 범위의 전력 애플리케이션에 요구되는 히트싱크를 제거한다.

LT8709는 벅, 부스트, 벅부스트로 구성될 수 있으며 토폴로지를 변경해, 폭넓은 범위의 전원 공급장치 설계를 위해 매우 다양한 기능을 제공한다.

LT8709는 -4.5V ~ -80V 입력 전압 범위에서 동작하며 -0.1V에서 60V로 높거나 -1.4V에서 -80V로 낮은 출력 전압을 생성한다. 이 제품의 레일투레일 출력 전류 모니터 및 제어는 디바이스가 전류 소스로 구성될 수 있게 한다.

LT8709는 천천히 달라지는 입력 신호를 위한 혁신적인 EN/FBIN 핀 회로 및 조절 가능한 저전압 록아웃 기능을 제공한다. 이 핀은 높은 임피던스 전원이 붕괴되는 것을 피하기 위해 입력 전압 레귤레이션을 위해 사용된다.

고정 동작 주파수는 100kHz ~ 750kHz에서 선택될 수 있으며 외부 클록으로 동기화될 수 있다. 전류 모드 제어는 뛰어난 라인 및 부하 레귤레이션을 제공한다. LT8709는 경부하 조건시 강제 연속 또는 펄스스키핑 동작 모드 두 가지로 구성될 수 있다. 추가적인 기능은 파워 굿 지시기, 열 셧다운 및 통합형 소프트스타트 회로를 포함한다.

LT8709는 20핀 TSSOP 패키지에서 이용할 수 있으며 1,000개 수량 기준으로 개당 3.65달러로 책정됐다.
