▲ (左부터)이관형 연세대학교 신소재공학과 교수, 이황화몰리브덴(MoS2), 그래핀(graphene), 질화붕소(hBN)을 적층한 소자의 절단면을 보여주는 투과전자현미경 사진,높은 전하이동도를 가지는 이황화몰리브덴 소자에서 최초로 관측한 양자수송현상.

한국과 미국 연구진이 합동으로 원자층 두께의 반도체에서 최고속도의 전하이동과 양자수송현상을 최초로 관측해 향후 고성능·저전력·초스피드 양자소자와 초박형(Ultra-thin) 반도체의 실현할 것으로 보인다.

미래창조과학부(장관 최양희)는연세대학교 이관형 교수(제1저자/교신저자)가 주도하고, 미국 콜럼비아 대학교 제임스 혼 교수 연구팀과 고려대학교 이철호 교수팀은의 공동으로 꿈의 2차원 신소재 적층을 통하여, 세계에서 가장 얇은(원자층 두께) 반도체에서 최고 속도의 전하 이동과 양자수송현상을 최초로 관측했다고 28일 밝혔다.

기존 연구에서 이황화몰리브덴 소자는 높은 전극 저항과 무질서한 이종계면 형성의 문제로, 이론치보다 훨씬 낮은 전하이동도를 보여 기존 소자의 구조적 한계로 이황화몰리브덴 본연의 성능을 발휘하는 데에 큰 한계가 있었다.

이에 연구진은 차세대 반도체 소재로 관심을 모으고 있는 이황화몰리브덴과 그래핀, 유전체인 질화붕소를 층층이 쌓는 방식으로 수개의 원자층 두께로 얇고 매끄러운 계면을 가지는 신개념 소재를 개발했다.

이종 물질 사이에서 아주 깨끗한 계면을 만들어 이론적으로만 예상하였던 이황화몰리브덴의 최고 전하 이동도(34,000㎠/Vs)를 처음으로 관측하였다.

아울러 극저온 상태의 자기장 내에서 이동하는 전하와 자기장의 상호작용 현상을 측정해, 이황화몰리브덴에서 일어나는 양자진동과 양자-홀 현상(양자수송현상)을 세계 최초로 관측했다.

기존에 고품질 반도체 혹은 그래핀에서만 관측되었던 현상을 2차원 반도체에서 최초로 확인함으로써, 양자수송을 활용한 신개념 2차원 반도체 소자 구현의 가능성을 열었다.

동 성과는 기존에 차세대 반도체 소자로 개발된 탄소와 질소 기반 벤젠고리 6각형 결정구조체(C2N-h2D 크리스털) 보다 상온에서는 10배, 저온에서는 100배 이상의 전류량(점멸비)과 전하 이동도를 보인다.

이관형 교수는 “차세대 반도체로 주목받고 있었으나 그 활용 가능성이 입증되지 못했던 이황화몰리브덴의 빠른 전하 이동과 양자수송 현상을 입증함으로써, 향후 세계에서 가장 얇은 반도체를 활용한 차세대 반도체 소자 개발 및 정보통신기술(ICT) 산업 발전의 초석이 될 것으로 기대한다.”라고 의의를 밝혔다.

한편, 이번 연구는 미래창조과학부의 기초연구지원사업(신진연구자지원)과 연세미래선도연구사업의 지원으로 수행됐으며‘나노테크놀로지 (Nature Nanotechnology)’에 4월 27일 온라인 판으로 게재됐다.(논문명 : Multi-terminal transport measurements of MoS2 using a van der Waals heterostructure device platform)

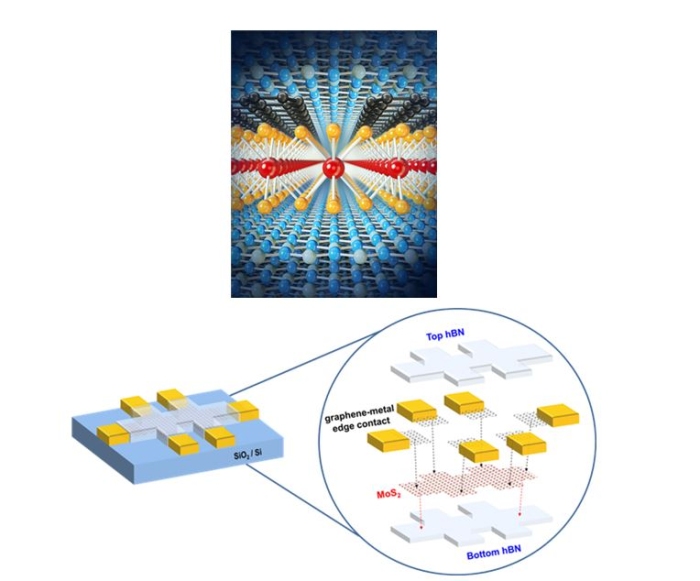

▲ 그림1. (상측) 본 연구에서 개발된 표준소자구조의 개념도 (하측) 표준소자의 상세구조를 보여주는 모식도.
