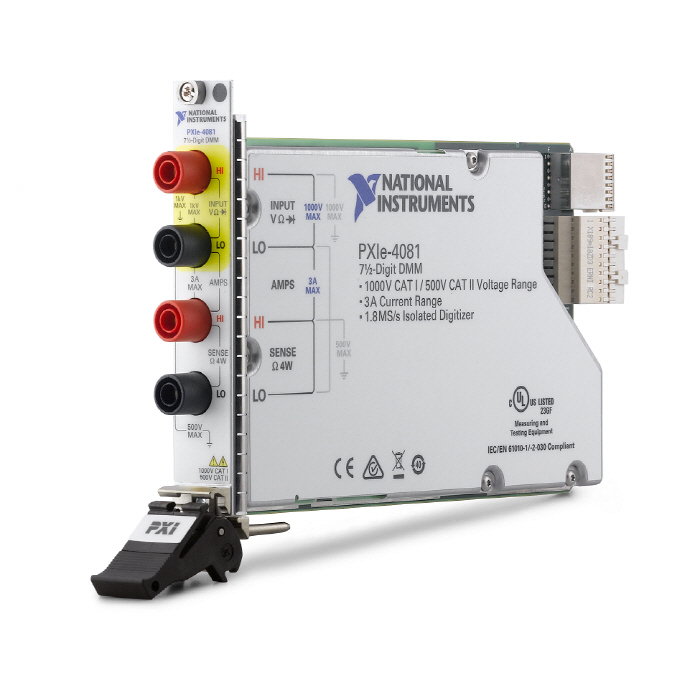

▲ NI PXIe-4081.

테스트, 측정 및 제어 솔루션의 글로벌 리더인 내쇼날인스트루먼트(NI)가 항공우주 및 국방솔루션까지 초정밀의 시스템을 측정할 수 있는 디지털 멀티미터를 선보였다.

NI는 업계에서 가장 정확한 고성능 디지털 멀티미터(DMM)인 7½ 분해능(digit)을 가진 NI PXIe-4081을 발표했다.

NI PXIe-4081은 업계 최초의 PXI Express DMM으로 1.8MS/s 절연 디지타이저 역할도 수행한다.

엔지니어가 스마트한 테스트 시스템을 해야 하는 소비자 전자제품부터 항공우주 및 국방 솔루션까지 여기에 필요한 분해능(7½ digit)과 절연 성능(1.8 MS/s)을 충족시킨다.

NI PXIe-4081은 나노볼트(nV)부터 킬로볼트(kV)에 이르는 전압 측정뿐 아니라 마이크로옴(μΩ)에서 기가옴(gigaΩ)에 이르는 저항 측정이 가능하다.

솔리드스테이트 전류 분기(current shunt) 구성은 8개의 DC를 제공하고, 전류 범위는 1μA∼3A이며, 6개의 ACrms 전류 범위는 100μA∼3A이다.

DMM은 단일 3U PXI 슬롯을 차지하며, 4U 랙 공간 사용 시 하나의 PXI 섀시 안에 17개의 DMM 채널을 구현함으로써 다채널 카운트 시스템을 위한 최상의 채널 밀도를 제공한다.

대량 신속 처리가 필요한 애플리케이션의 경우, 절연 디지타이저 모드를 통해 모든 전압 및 전류 범위에서 최대 샘플 속도 1.8MS/s로 DC 커플링된 웨이브폼을 수집할 수 있다.

엔지니어는 디지타이저 샘플링 속도를 변경해 디지타이저의 해상도를 10∼23비트 사이에서 자유자재로 설정함으로써 빠른 속도와 정확성의 이점을 동시에 누릴 수 있다.

NI PXIe-4081와 같은 고성능 하드웨어의 경우 높은 수준의 측정을 유지하기 위해서 교정서비스가 필요하다.

NI는 최장 2년까지 업계 최고 수준인 DC 전압 측정용 15ppm 정확도로 교정 서비스를 제공한다.

기본 측정 및 디버깅 자동 작업 시 인터랙티브 소프트 프런트 패널을 활용하면 기존의 계측기와 마찬가지로 모든 기능을 쉽게 사용할 수 있다. 드라이버 소프트웨어에는 C, Microsoft.NET, LabVIEW와 같은 다양한 개발 환경과 연동되는 동급 최강의 프로그래밍 인터페이스가 포함돼 있다.

또한 이 드라이버는 파일, 문서, 28개의 즉시 실행 가능한 예제 프로그램을 통해 테스트 코드 개발 작업도 지원한다.

NI의 모듈형 인스트루먼트 R&D 담당 부사장 스티브 원테스(Steve Warntjes)는 “자동화 테스트가 필요한 고객은 비용 절감을 위해 PXI 계측기의 정확도, 채널 밀도, 속도를 기준으로 하여 PXI 플랫폼을 선택한다”며 “NI PXIe-4081은 NI PXI DMM이 20년 이상 지속해 온 성공을 토대로 PXI Express에 코드 호환형 마이그레이션 옵션을 제공함으로써, 테스트 및 측정 기능의 수명 주기를 연장하고 최고 수준의 성능을 수행한다”고 말했다.
