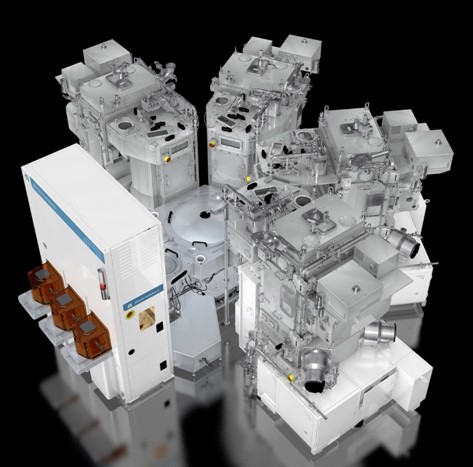

▲ 어플라이드 머티어리얼즈 Centura Sculpta 패터닝 시스템

어플라이드 머티어리얼즈(AMAT)가 기존 EUV(극자외선) 더블 패터닝 시스템 대비 빠르고 간소하며 비용 효과적인 대안인 기술을 제시했다.

어플라이드 머티어리얼즈가 최신 Centura Sculpta 패터닝 시스템인 획기적 패터닝 기술을 2일 공개했다.

이 기술을 통해 반도체 제조사는 고성능 트랜지스터 제작 및 배선층 제작 과정에서 EUV 노광 스텝을 줄여 첨단 반도체 제조 소요비용 및 복잡성을 낮추며, 환경에 미치는 영향을 줄일 수 있다.

고객들은 EUV의 분해능 한계보다 작은 반도체 소자를 프린팅할 때 칩 면적 최적화를 위해 EUV 더블 패터닝 사용을 확대하고 있다.

반도체 제조사는 고밀도 패턴을 절반으로 분할하여 프린팅하는 EUV 더블 패터닝을 사용해 EUV의 분해능 한계에 대응하는데 이때 마스크 2개가 제작되고 절반으로 분할된 패턴은 모두 층간 패터닝 필름에 결합된 후 웨이퍼에 식각된다.

이러한 더블 패터닝은 소자 밀도 증대 측면에서 효과적이지만 설계와 패터닝을 복잡하게 하고 시간, 에너지, 재료, 물이 소비되는 여러 공정 스텝이 필요해 웨이퍼 팹 및 웨이퍼 생산 비용을 높인다.

어플라이드 머티어리얼즈는 추가비용, 복잡성, 에너지, 재료소비 없이 반도체 제조사가 설계를 축소하도록 여러 주요 고객사와 협력해 ‘Centrua Sculpta’ 패터닝 시스템을 개발했다.

반도체 제조사는 싱글 EUV 패턴을 프린팅한 다음 Sculpta 시스템을 사용해 패턴 형태를 원하는 방향으로 길게 늘려 소자 간 간격을 줄이고 패턴 밀도를 높일 수 있다. 최종 패턴은 싱글 마스크로부터 생성되기 때문에 설계 비용과 복잡성이 줄어들고 더블 패터닝 정렬 오류로 인한 수율 저하 위험도 사라진다.

EUV 더블 패터닝에는 CVD(화학기상증착) 패터닝 필름 증착, CMP(화학기계연마) 세정, 포토레지스트 증착 및 제거, EUV 노광, 전자빔 계측, 패터닝 필름 식각, 웨이퍼 세정 등 여러 단계의 추가 제조 공정 스텝이 요구된다.

Sculpta 시스템은 EUV 더블 패터닝의 각 시퀀스를 대체하며 반도체 제조사에게 △10만 WSPM(Wafer Starts Per Month) 생산능력당 2억5,000만 달러이상 비용 절감 △웨이퍼당 50달러 이상의 생산 비용 절감 △웨이퍼당 15kWh 이상의 에너지 절감 △웨이퍼당 0.35kg 이상의 이산화탄소에 해당하는 직접 온실가스 배출량 감축 △웨이퍼당 15리터 이상의 용수 절감 등의 혜택을 제공한다.
