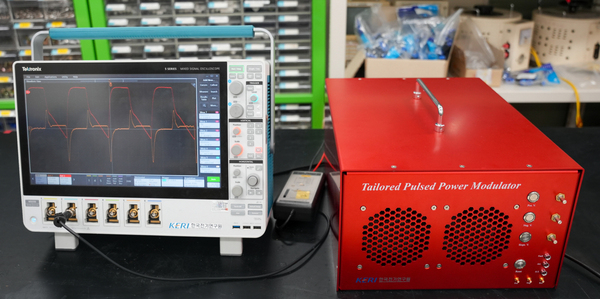

▲ 한국전기연구원의 바이어스용 맞춤형 펄스 전원장치

한국전기연구원(KERI)이 반도체의 성능을 크게 개선할 수 있는 펄스 전원 기술을 개발해 전자기기의 소형화와 수명 증가에 기여할 전망이다.

KERI는 전기물리연구센터 장성록 박사팀이 반도체의 초정밀 공정에서 활용될 수 있는 ‘바이어스용 맞춤형 펄스 전원(Tailored Pulse Power modulator for bias) 기술’을 개발했다고 15일 밝혔다.

바이어스 장치는 플라즈마 내부의 이온이 반도체 웨이퍼에 세게 충돌할 수 있도록 끌어당기는 전압을 주는 역할을 한다. 이를 통해 식각·세정·증착 공정을 수행할 수 있다. 산업계에서는 고주파(RF) 전원을 주로 활용하고 있지만, 파형이 단순하게 위-아래로만 계속 바뀌다 보니, 미세 공정에서 정밀성이 떨어지는 문제가 발생했다.

이에 까다롭고 복잡한 공정에서도 맞춤형(tailored)으로 바이어스 힘을 줄 수 있는 ‘펄스 전원’이 주목받고 있다. 펄스 전원은 오랜 시간 낮은 전력으로 에너지를 충전한 후, 높은 전력으로 순간 방전하는 기술이다. 하지만 일반적인 펄스 전원 장치는 높은 전력을 순간 방전하는 과정에서 전력 손실이 매우 크다. 특히 맞춤형 바이어스용으로는 높은 기술력이 요구됐다.

KERI 장성록 박사팀은 펄스를 내보낼 때 발생하는 전력 손실을 줄이기 위해 ‘소프트 스위칭(soft switching)’이라는 기법을 세계 최초로 도입했다. 해당 기술은 스위치의 전압(V)이나 전류(I)가 0에 가까운 지점에서 스위칭 될 수 있게 고안돼 소자가 받는 스트레스를 줄여주고, 전력 손실을 78% 이상 저감시켜준다. 이는 발열 문제 해결로 이어져 전원 장치의 규모 축소와 전력 밀도 상승, 수명 증가에도 기여한다.

더 나아가 연구팀은 △컴팩트하고 세밀한 공정을 가능하게 하는 기울어진 선(line) 형태의 ‘경사형’ 방식 △반도체 공정에서 요구하는 다양한 모양을 구현하는 ‘계단형’ 방식까지 2가지를 모두 보유한 ‘맞춤형 펄스 전원 기술’을 선보이며 활용 폭도 크게 넓혔다. 반도체는 물론 환경, 국방, 의료 등 펄스 전원이 필요한 산업에 적용이 가능한 수준이다.

해당 기술은 국가과학기술연구회 융합연구단 사업의 지원을 받아 연구를 진행해오고 있는 한국핵융합에너지연구원 Plasma E. I.(플라즈마장비지능화) 융합연구단과의 협력을 통해 반도체 공정이 진행되는 챔버에서 실증을 거쳤고, 맞춤형 펄스 전원만이 갖는 독특한 파형을 관측하며 기술의 적용 가능성을 확인했다.

KERI는 한국기계연구원 및 한국핵융합에너지연구원과의 공동연구를 통해 실제 식각 및 세정 장비에 맞춤형 펄스 전원을 적용해 기술 상용화를 위한 발판을 마련한다는 계획이다.

장성록 박사는 “맞춤형 펄스 전원을 이용한 공정 혁신은 반도체의 성능을 크게 높이고, 우리가 사용하는 전자기기를 더욱 작고, 빠르고, 오래 가도록 만들 것”이라며 “펄스 전원이 없어서 차세대 공정으로의 진입이 어려운 기업에게 우리의 기술이 큰 힘이 될 것”이라고 말했다.

한편, 성과 관련 특허를 확보한 KERI는 산학연 협력 및 기술이전 등을 통해 차세대 산업 공정에서 맞춤형 펄스 전원 기술의 적용 가능성을 더욱 높이고 상용화를 추진할 계획이다.
